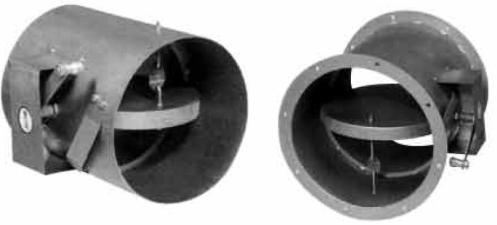

Серия FD круглых воздуховодов типа FD-R / FD-RF противопожарные клапаны

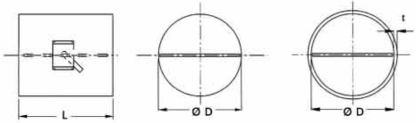

Круглый воздуховод Тип бортов FD-R противопожарные клапаны |
||||
Код |
Стандартные размеры |
L |
T |
Поток |
ØD mm |
mm |
mm |
m³ / h |
|
10400601 |
150 |
250 |
25 |
260 |
10400602 |
200 |
250 |
25 |
500 |
10400603 |
250 |
300 |
25 |
860 |
10400604 |
300 |
350 |
25 |
1.270 |
10400605 |
350 |
400 |
25 |
1.790 |
10400606 |
400 |
450 |
25 |
2.400 |
10400607 |
600 |
650 |
35 |
5.600 |
10400608 |
800 |
850 |
35 |
10.200 |
10400609 |
900 |
950 |
40 |
13.000 |
10400610 |
1000 |
1050 |
40 |
16.000 |
|
||||
Круглый воздуховод Тип бортов FDA-RF противопожарные клапаны |
||||
Код |
Стандартные размеры |
L |
T |
Поток |
ØD mm |
mm |
mm |
m³ / h |
|
10401601 |
150 |
250 |
25 |
260 |
10401602 |
200 |
250 |
25 |
500 |
10401603 |
250 |
300 |
25 |
860 |
10401604 |
300 |
350 |
25 |
1.270 |
10401605 |
350 |
400 |
25 |
1.790 |
10401606 |
400 |
450 |
25 |
2.400 |
10401607 |
600 |
650 |
35 |
5.600 |
10401608 |
800 |
850 |
35 |
10.200 |
10401609 |
900 |
950 |
40 |
13.000 |
10401610 |
1000 |
1050 |
40 |
16.000 |
Детали установки противопожарного клапана.
a

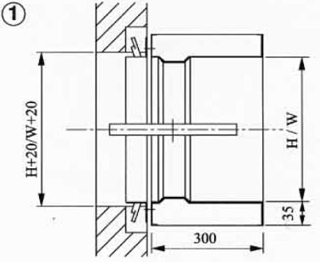

1. Стена или пол с монтажной рамой

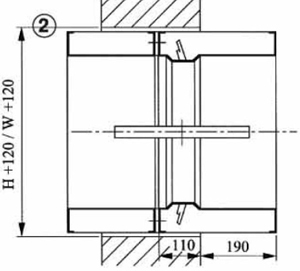

2. Пол и стена вместе с дополнительной обсадной колонной

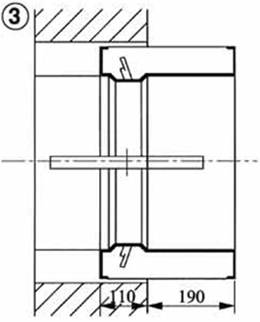

3. Стена с прокладкой
4. канал установлен в стене или полу
